Les scanners de pression utilisés dans les turbines à gaz jouent un rôle crucial dans la surveillance des interactions complexes entre le débit d’air, les caractéristiques aérothermiques et thermodynamiques, le débit de carburant et les composants mécaniques. Leur capacité à fournir des données précises et à grande vitesse dans des conditions difficiles est particulièrement appréciée, car elle contribue à garantir un fonctionnement efficace, une détection précoce des problèmes et la sécurité globale du système.

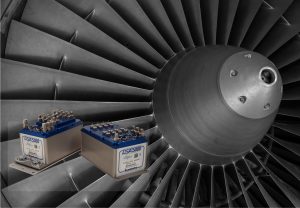

Le scanner de pression Scanivalve DSA5000, leader de sa catégorie et couramment utilisé dans les applications de turbines à gaz, est conçu pour répondre aux exigences des ingénieurs en fournissant des mesures de pression précises, fiables et rapides dans des environnements à haute température et à grande vitesse tels que les turbines à gaz.

Voici comment le DSA5000 répond aux besoins spécifiques dans ce contexte :

Tolérance aux hautes températures
Les turbines à gaz fonctionnent à des températures extrêmement élevées, en particulier dans des zones telles que la chambre de combustion et les étages de la turbine. La série DSA5000 est conçue pour résister à des températures élevées, et se caractérise souvent par des matériaux robustes et des systèmes de gestion thermique qui lui permettent de fonctionner dans ces environnements difficiles sans sacrifier la précision ou la longévité.

Exactitude et précision
Les ingénieurs ont besoin de données très précises pour garantir des performances optimales des turbines à gaz, car même des écarts de pression mineurs peuvent entraîner des inefficacités ou des pannes du système. Le DSA5000 offre des mesures de haute précision, généralement de l’ordre de ±0,04 %. Cette haute précision garantit que les ingénieurs peuvent se fier aux données de pression pour optimiser les performances et diagnostiquer les problèmes.

Acquisition de données à grande vitesse
Les turbines à gaz subissent des changements rapides de pression, en particulier lors des transitoires comme le démarrage, l’arrêt ou les changements de charge, ce qui nécessite une collecte rapide des données. Le DSA5000 offre des taux d’acquisition de données rapides, souvent jusqu’à 5 000 Hz (échantillons/canal/seconde), ce qui permet aux ingénieurs de capturer des événements dynamiques à grande vitesse dans l’environnement de la turbine. Cette capacité est essentielle pour surveiller les performances en temps réel et détecter les fluctuations rapides.

Capacité multicanal
La surveillance des pressions à plusieurs endroits et à différents stades de la turbine à gaz, y compris le compresseur, la chambre de combustion et les sections de la turbine, permet d’établir un profil de pression complet. La série DSA5000 prend généralement en charge plusieurs configurations de canaux (par exemple, de 16 à plus de 1 500 canaux), ce qui permet une surveillance simultanée des pressions à différents points de la turbine. Cette capacité multicanal est essentielle pour analyser les performances globales du système et identifier les problèmes localisés.

Durabilité et fiabilité
Les turbines à gaz fonctionnent souvent en continu dans des applications critiques telles que la production d’électricité ou l’aviation, ce qui signifie que les scanners de pression doivent être durables et capables de fonctionner de manière fiable sur de longues périodes sans entretien fréquent. Conçu pour durer, le DSA5000 est conçu pour fonctionner dans des environnements difficiles et supporter un fonctionnement continu sans recalibrage fréquent ni panne. Cette fiabilité réduit les temps d’arrêt et les coûts de maintenance, ce qui est essentiel pour le fonctionnement des turbines.

Conception compacte et légère
Les environnements de turbines à gaz ont souvent un espace limité et les scanners de pression doivent s’adapter à des espaces restreints sans interférer avec le fonctionnement de la turbine. La forme compacte du DSA5000 le rend adapté à une installation dans les espaces confinés que l’on trouve généralement autour des composants de la turbine. Cela permet aux ingénieurs de placer le scanner à proximité des points de mesure, ce qui minimise les pertes de réponse en fréquence, la dégradation du signal et la complexité de l’installation.

Mesure de la pression dynamique
Les ingénieurs ont besoin de données de pression statique et dynamique pour analyser les phénomènes stationnaires et transitoires dans les turbines, tels que les surtensions, les oscillations ou autres instabilités. Grâce à son excellente réponse dynamique, le DSA5000 permet aux ingénieurs de mesurer les pressions stables et les variations rapides de pression dans des plages de pression allant de 4″H2O à 1 500 psi. Cette fonction est particulièrement utile pour détecter les événements critiques tels que les calages de compresseur, les pulsations de pression et les vibrations qui peuvent affecter les performances et la sécurité des turbines.

Intégration et communication des données
Les données de pression doivent être facilement intégrées dans des systèmes de surveillance de turbines plus larges, ce qui nécessite souvent une compatibilité avec les systèmes d’acquisition et de contrôle de données existants. Le DSA5000 peut être équipé de diverses interfaces de communication (par exemple, Ethernet et iDDS) qui facilitent son intégration dans les systèmes de contrôle des turbines ou les configurations de surveillance à distance. Cette capacité permet aux ingénieurs de surveiller et d’analyser les données en temps réel ou de les envoyer à des systèmes basés sur le cloud pour une analyse plus approfondie.

Calibrage et autodiagnostic
Un calibrage régulier est nécessaire pour maintenir la précision, et les ingénieurs ont besoin de systèmes capables de fournir des diagnostics pour garantir le bon fonctionnement. Comme le DSA5000 offre des routines de calibrage automatique et un autodiagnostic intégré, il aide les ingénieurs à vérifier rapidement les performances du système et à réduire le besoin d’intervention manuelle. Cela améliore l’efficacité opérationnelle en garantissant des lectures précises avec un temps d’arrêt minimal.

Résistance aux environnements difficiles
Les environnements des turbines à gaz peuvent exposer les capteurs à des niveaux élevés de vibrations, de contaminants chimiques et de conditions extrêmes. Le DSA5000 est conçu pour résister à ces conditions difficiles, avec un boîtier et des composants robustes capables de supporter les fortes vibrations et l’exposition possible à des produits chimiques ou des particules (les vannes de purge intégrées le permettent). Cela garantit une intégrité opérationnelle à long terme et des performances fiables dans des environnements exigeants.

Le DSA5000 répond aux besoins des ingénieurs dans les applications de turbines à gaz en fournissant des mesures de pression multicanaux de haute précision et à grande vitesse dans un boîtier durable et compact. Sa capacité à fonctionner à des températures extrêmes, à gérer les fluctuations de pression dynamique et à s’intégrer facilement dans les systèmes de surveillance des turbines en fait une solution idéale pour garantir des performances et une sécurité optimales dans les environnements de turbines à gaz.
